一、概述

我公司生產的軸流空冷風機主要用于石油、化工、冶金等空冷器配套使用，具有風量大、效率高、振動小、噪聲低、使用維護方便等特點。

本系列產品的設計制造符合JB1416-87《一般用途軸流通風機技術條件》。

為滿足用戶工況條件的不同，風機有高效節能型、低噪型、防腐型等不同類型，以適應用戶需要。

根據安裝使用條件，風機風量調節方式可分為自調、半自調、手調三種，冷卻方式可分為鼓風式和引風式。安裝結構形式有b;c;e;f;g;h;k;n;q等多種形式。

二、空冷器風機型號含義及結構說明

1、風機型號含義：

2、風機直徑：

（1）自調、半自調風機，直徑為1.8-4.27米（6-14英尺）

（2）手調風機，直徑為1.8-4.5米

3、風機調角方式：

（1） ZF：不停機自動調角式（簡稱自調式）風機。

通過儀表信號壓力變化，風機在運行中自動調節葉片的角度用以改變風量。信號氣源壓力為20-100KPa；工作氣源壓力為300KPa。

（2） BF：不停機半自動調角式（簡稱半自調）風機

在風機運行中，手動調節工作氣源壓力，可隨時調節葉片角度用以改變風量，工作氣源壓力為200KPa。

（3） SF：停機手調角式（簡稱手調式）風機

停機后調節葉片角度。

4、葉片系列（玻璃鋼材料）

（1） TB系列（FJ3）標準型；節能型；噪聲值≤85dB。

（2） TC系列（FJ7）較寬型；適中型；噪聲值≤83dB。

（3） TW系列（FJ19）寬型；降噪型；噪聲值≤80dB。

以上三種系列葉片應相應輪轂、傳動方式配套可組合成為多種型號的風機，以滿足各種空冷器的配套使用。

三、空冷器風機傳動方式及安裝結構尺寸

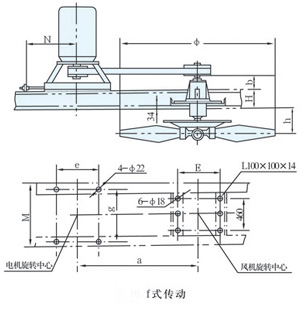

f式傳動

適用于1.8-4.5米手調風機及4葉自調或半自調風機，吊掛式、引風式，安裝尺寸見表
